WDB電動多點潤滑泵
一、概述
    WDB系列電動多點潤滑泵適用于潤滑頻率低,管路分布在50米內的潤滑系統中,可用于點對點等量直供系統,也可以在各管路上配以單線片式分配組成不等量供油系統。
    該系列在冶金、礦山、建材、橡塑、鍛壓、陶瓷等行業以其性能好、價格低廉作為ZB系列、DDB系列的替代產品,得到廣泛應用。它可與電控箱匹配達到定時、定量自動加油。
二、工作原理
    本機為真空吸壓式柱塞泵,其運行通過電機聯動泵體內的蝸桿、蝸輪,中心軸上的推動套,經它的平行徑向運動,推動大柱塞實現供油,中心軸在運動的同時連體帶動壓油板,刮油器同步轉動,將油不斷壓入過濾網面被吸入大柱體內。刮油器每轉一周,各油咀均供油一次。

三、外形尺寸

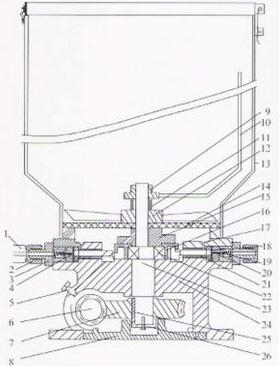

四、結構圖示

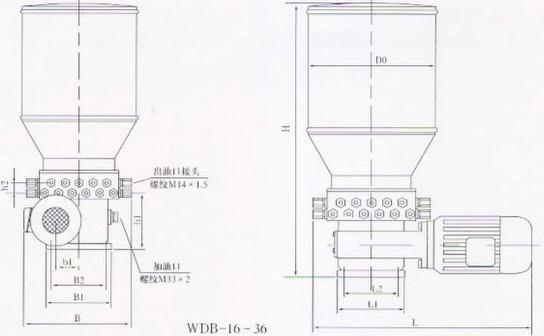

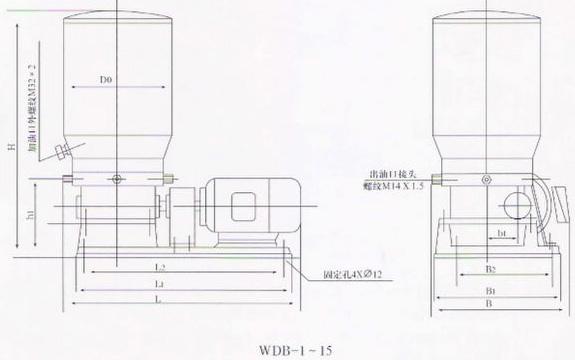

五、外形尺寸

型號

L

L1

L2

H

h1

h2

B

B1

B2

b1

D0

WDB-1～15

570

490

450

436

183



367

310

245

67

245

WDB-16～36

650

175

140

717

183

30

576

190

160

67

330
六、使用說明
主機要盡量安裝在相距最遠的潤滑點的中間位置。
用脂要潔凈,在20℃以上,選2#以上潤滑脂;外界溫度20℃以下時,選0℃以上潤滑脂;潤滑油要選黏度大于N68。
桶內油面不得低于中軸頂端,以防抽空。
每工作300小時,蝸輪腔換油一次。
注:客戶在定貨時需要注明所用潤滑劑為潤滑油還是潤滑脂。
隨機配件:小柱塞2件、彈簧8個、墊圈8個。
