XYZ-G型稀油站(0.4MPa)
<< 上一頁　　

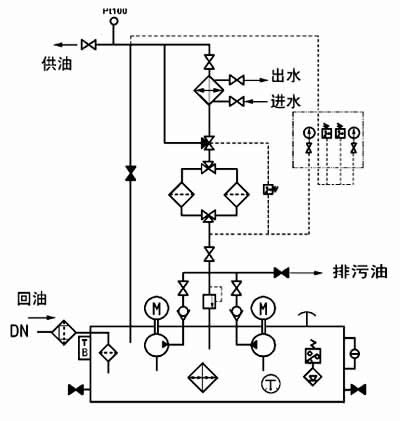

九、原 理 圖

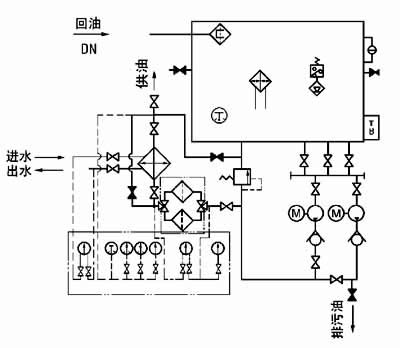

圖1-1-5 XYZ-250G～XYZ-1000G 稀油站原理圖

十、 外部接線圖

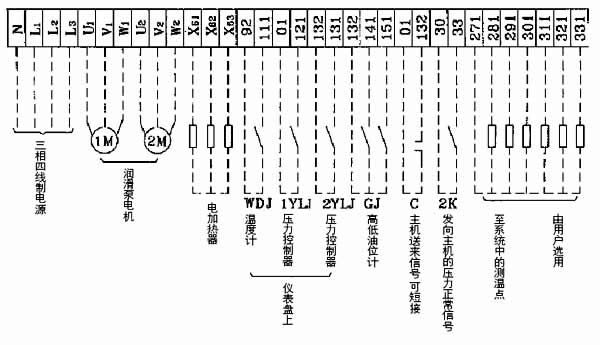

1、XYZ-6G～125G 稀油站電控箱外接端子接線圖

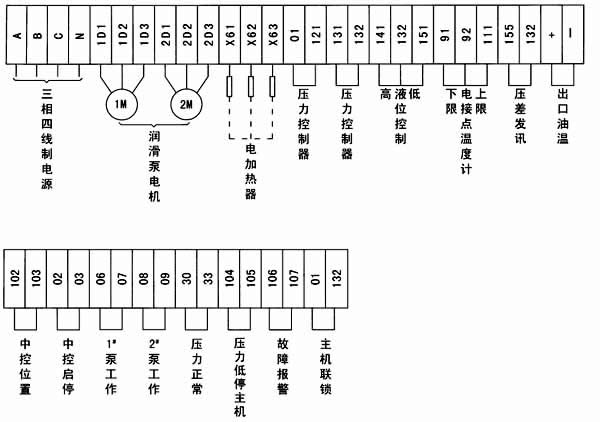

2、XYZ-250G～1000G 稀油站電控箱外接端子接線圖
十一、 電控柜、儀表盤

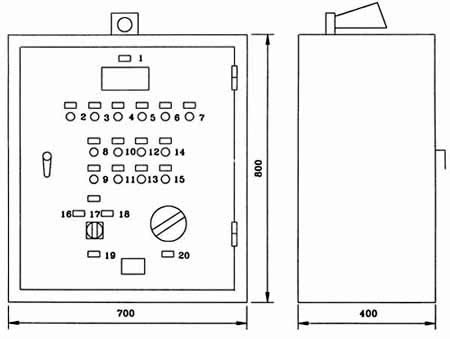

圖1-1-6 XYZ-6G～XYZ-125G 稀油站電控柜外形圖

標牌文字說明：
序 號
標牌文字
序 號
標牌文字
1
測溫指示
11
停止二號泵
2
一號泵工作
12
起動加熱器
3
二號泵工作
13
停止加熱器
4
加熱器工作
14
試 響
5
壓力過低
15
消除警報
6
油位過高
16
一號泵為主、二號泵備用
7
油位過低
17
單獨起動一、二號泵
8
起動一號泵
18
二號泵為主、一號泵備用
9
停止一號泵
19
油泵選擇
10
起動二號泵
20
測油點選擇

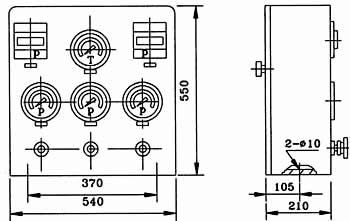

圖1-1-7 XYZ-6G～XYZ-125G 稀油站儀表盤外形圖

XYZ-250G～XYZ-1000G 稀油站電控柜及儀表盤

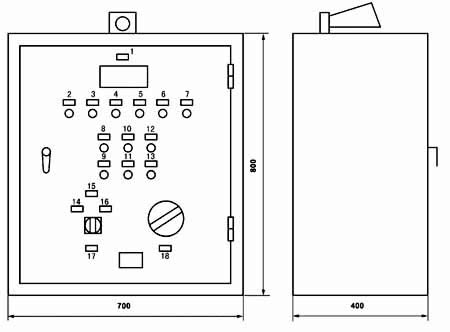

圖1-1-8 XYZ-250G～XYZ-1000G 稀油站電控柜外形圖
標牌文字說明：
序 號
標牌文字
序 號
標牌文字
1
測溫指示
10
起動二號泵
2
一號泵工作
11
停止二號泵
3
二號泵工作
12
試 響
4
油溫過高
13
消除警報
5
壓力過低
14
一號泵為主、二號泵備用
6
油位過高
15
單獨起動一、二號泵
7
油位過低
16
二號泵為主、一號泵備用
8
起動一號泵
17
油泵選擇
9
停止一號泵
18
測溫點選擇

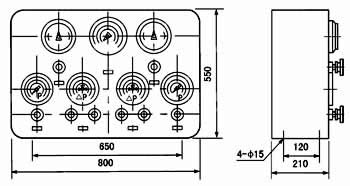

圖1-1-9 XYZ-250G～XYZ-1000G 稀油站儀表盤外形圖

十一、訂貨說明
　1、訂貨標記示例：
如訂購上述JB/ZQ/T4147-91標準的稀油站則作如下標記：
例如：訂購公稱流量125L/min 的稀油站則標記為：
XYZ-125G稀油站（JB/ZQ/T4147-91）
若訂購公稱流量400L/min 但不帶冷卻器的稀油站
XYZ-400A稀油站（JB/ZQ/T4147-91）
注：“A”取代“G”為不帶冷卻器的稀油站。
2、若換熱器采用板式冷卻器，請?jiān)谟嗀浐贤凶⒚鳎庑螆D及地基尺寸需作相應改變。
3、標準稀油站為成套供應，帶電控柜及儀表盤，若不帶電控柜或儀表盤，請?jiān)谟嗀浐贤姓f(shuō)明：若要求PLC控制，也請說
明，并根據要求另行議價。
4、稀油站的潤滑油牌號和粘度，過濾精度也需注明，若過濾精度高于0.08mm或?qū)V芯材質有要求的也應說明，價格相應
變化。
5、對稀油站有特殊要求的，應作非標訂貨，價格協商確定。
